فحص تمدد القالب في آلات TDB ذات قضيبي الربط (ويمكن تطبيق الأسباب نفسها على 25 و50/80/120/160/250)

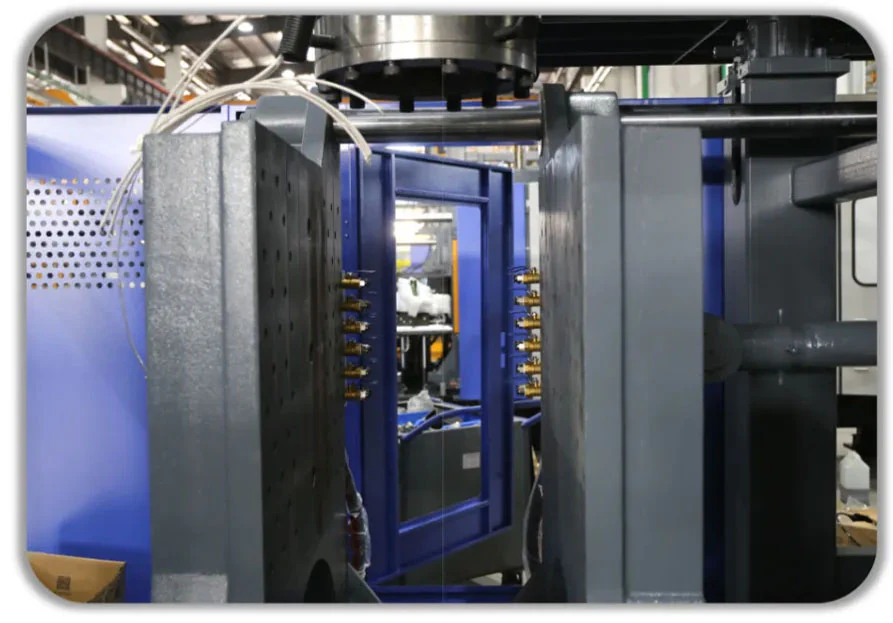

أثناء الضبط الأولي في الموقع، قد يسبب فتح القالب وإغلاقه تمدد القالب. لاحظ الظاهرة أولًا:
1：افحص دائرة الزيت لترى ما إذا كان أنبوب تصريف الزيت غير موصول بخزان الزيت، وافحص مفتاح التقارب لإغلاق القالب.
2：تحقق مما إذا كان ضغط زيت إغلاق القالب يصل طبيعيًا إلى 12MPa. وإذا كان الضغط غير طبيعي، فهناك مشكلة في ضبط المعايير، ويجب إعادة ضبط الضغط 500-999.
3：إذا كان الضغط طبيعيًا وظهر في المنتج فيض وتمدد للقالب، فيجب فحص توازي الألواح وصحة التجميع.
4：إذا استمر الضغط في الانخفاض بعد زمن الإغلاق، أو انخفض ضغط تجويف القالب بأكثر من 1.5MPa خلال دقيقة واحدة (1)، فيُعد ذلك أيضًا تمددًا للقالب.

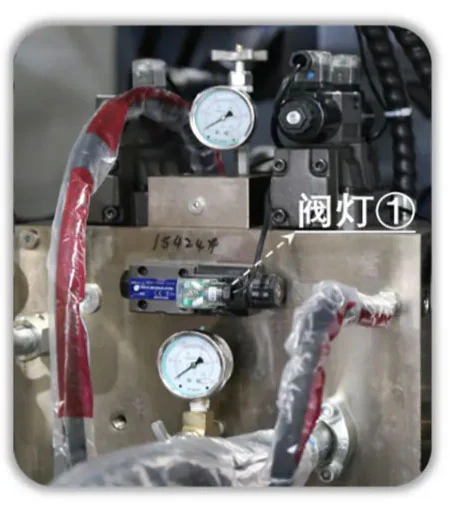

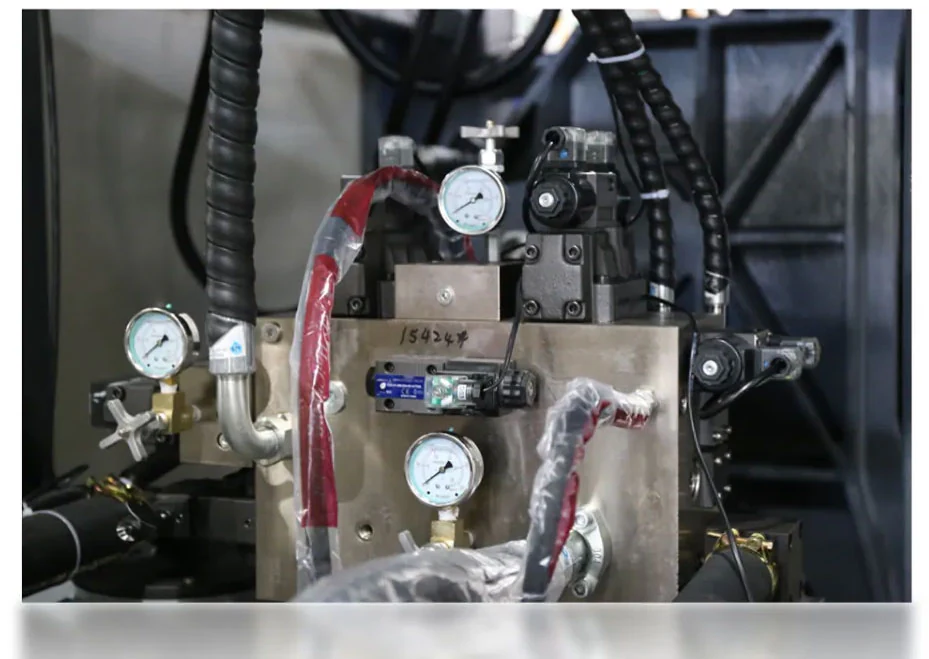

- عندئذ يجب التحقق مما إذا كان مؤشر الصمام ① المركب أفقيًا على الجانب الخلفي للوح الصمامات مطفأً خلال مرحلة الإحكام والحفاظ على الضغط، والتحقق من أن طراز الصمام الهيدروليكي هو DSG-01-2B2-50T203.
- إذا كان الطراز وحالة العملية صحيحين، يمكنك تركيب صمام جديد أو الصمام ① من معدّة تعمل بشكل طبيعي لتحديد ما إذا كان تحرير الضغط ناتجًا عن عطل هذا الصمام.
5：استبدال الغطاء

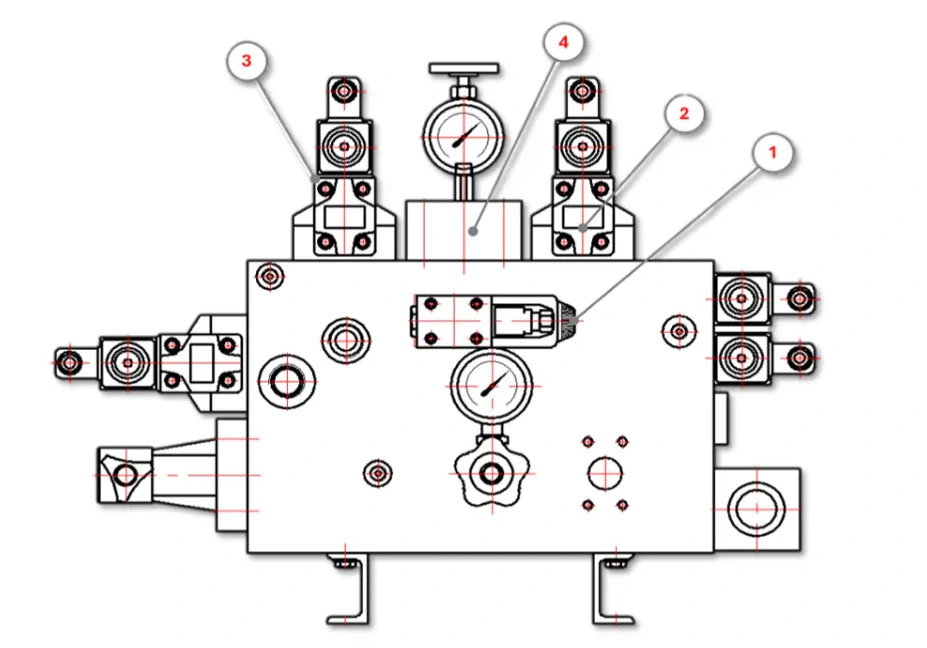

بعد فحص الصمام ① واستبعاده، فك سدادة المقبس السداسي في الجانب الخلفي للوح الغطاء ④، وانزع سدادة الخنق بداخلها، ثم أعد ربط سدادة المقبس السداسي ولاحظ ما إذا تحسنت ظاهرة تمدد القالب. وإن لم تتحسن، فاستبدل لوح الغطاء للاختبار.

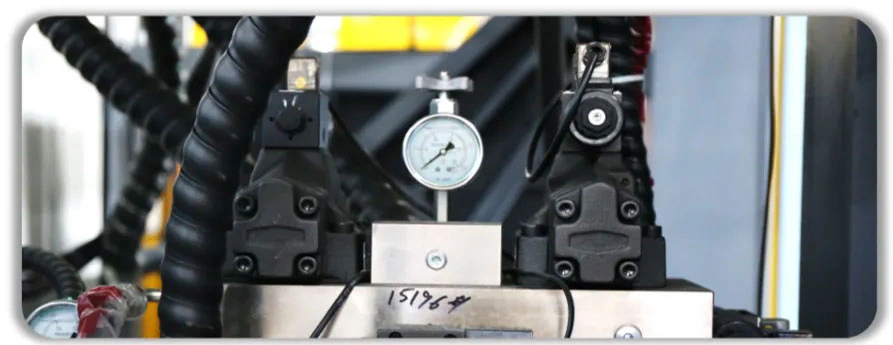

6：استبدل الصمامين الهيدروليكيين ②③ واحدًا تلو الآخر لاستبعاد مشكلات جودة الصمامات نفسها
7：افحص المكونات أسفل الغطاء
انزع لوح الغطاء ومجموعة الصمامات المدمجة أسفله كاملة، وافحص حالة حلقات الإحكام بحثًا عن أي عيب أو تشقق أو تلف.
افحص سطح التشغيل لثقوب تركيب الصمامات المدمجة في لوح الصمامات بحثًا عن أي نتوءات أو خدوش، وإذا وُجد تلف فيجب استبداله في الوقت المناسب.
8：افحص الأسطوانة
إذا لم تُكتشف أي حالة غير طبيعية في الفحوصات السابقة، فيجب توصيل صمام كروي عالي الضغط ومقياس ضغط على التوالي في أنبوب الإغلاق عند الغطاء الخلفي لأسطوانة الإغلاق (على أن يكون مقياس الضغط بين الأسطوانة والصمام الكروي). أغلق الصمام الكروي عالي الضغط يدويًا من بداية عملية الإحكام حتى نهايتها، وراقب قراءة مقياس الضغط. فإذا انخفض الضغط، فهذا يعني وجود تسرب في الأسطوانة ويجب فحصها واستبدالها.
فحص تمدد القالب في TDB25F

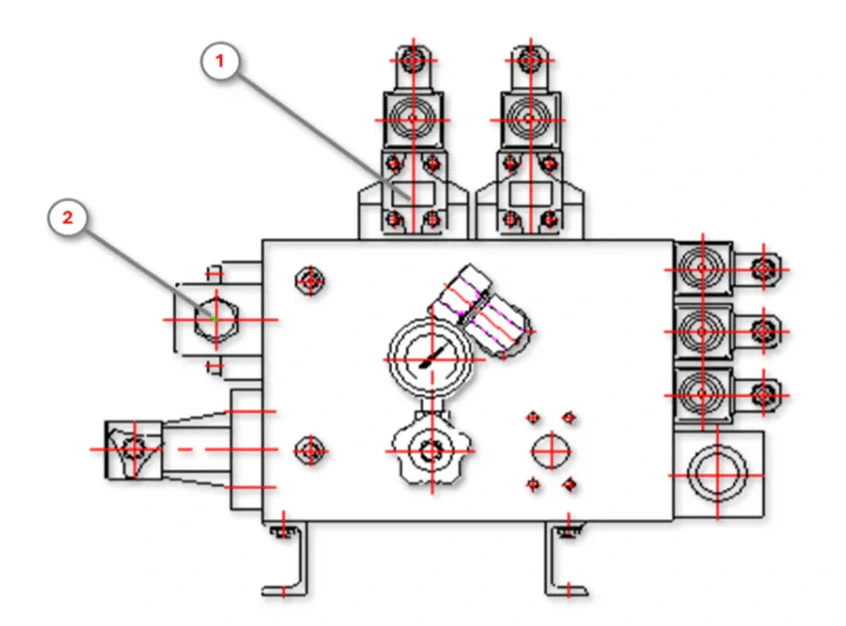

a) ارجع إلى الخطوات 1-3 أعلاه لفحص صمام إغلاق القالب ① في الشكل الأيمن واستبداله، وتحقق من حالة الصمام.
b) إذا لم تُزل ظاهرة تمدد القالب، ففكّر في فحص تركيب صمام عدم الرجوع الهيدروليكي اللوحي ② واستبداله، وتحقق من حالة الصمام.
c) وأخيرًا، نفّذ الخطوة 8 أعلاه لفحص حالة الأسطوانة.
فحص تمدد القالب في آلات TDW بدون قضبان ربط
1：افحص دائرة الزيت

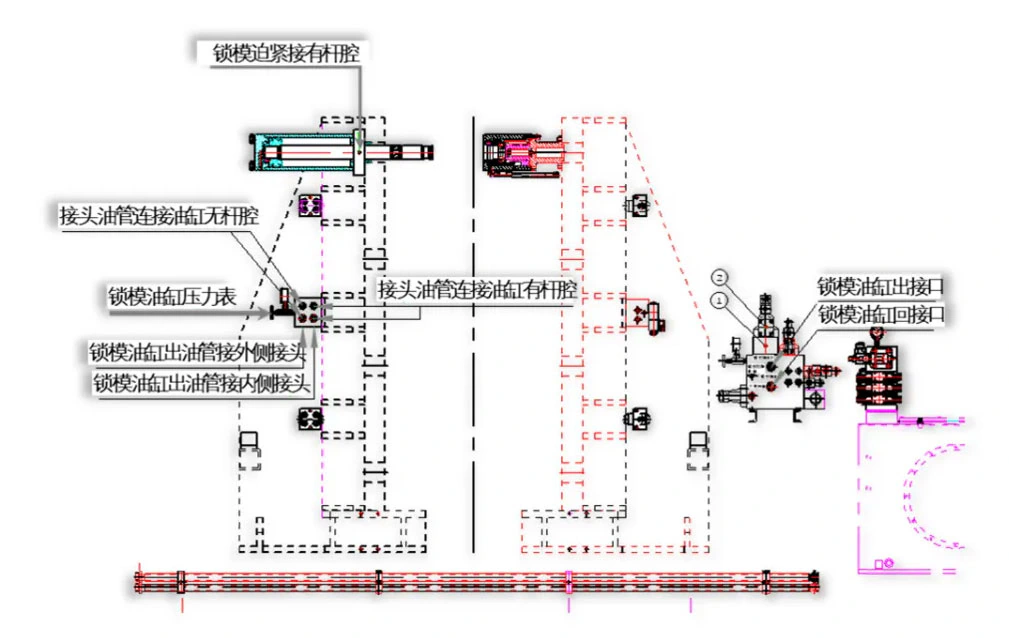

تتصل دائرة زيت الإغلاق بالأنبوب الفولاذي من منفذ الرجوع لأسطوانة الإغلاق في لوح الصمامات الرئيسي، ثم تُنقل إلى أسفل كتلة توزيع الزيت في اللوح الأمامي، وتُوصل بالوصلة الداخلية لكتلة التوزيع وفق المخطط. وعندها تنقسم دائرة زيت الإغلاق إلى أربعة أجزاء تتصل في النهاية بحجرة القضيب في أسطوانة الإغلاق.
دائرة الزيت الثانوية فريدة ولا يجوز توصيلها بشكل خاطئ كما هو موضح في الشكل.
2：افحص ضغط زيت النظام
تحقق مما إذا كان ضغط زيت النظام يصل طبيعيًا إلى ضغط الاختبار 12MPa. وإذا كان الضغط غير طبيعي، فهناك مشكلة في ضبط المعايير، ويجب إعادة ضبط الضغط المقابل 500-999.
3: بعد التحقق من صحة دائرة الزيت والضغط وفق المخطط
راقب مقياس ضغط أسطوانة الإغلاق على اللوح الأمامي. فإذا انخفضت قراءته خلال مرحلة الحفاظ على الضغط بعد اكتمال الإغلاق، فهذا يعني تعطل نظام الإغلاق.
افحص كذلك الصمامين الهيدروليكيين ①②، بطرازات MPB-06-4 وDG5V-8-6C-T وDG4V-3-6C، وتأكد من صحة تركيبهما.
إذا لم يُكتشف خطأ في الفحص، فاستبدل صمام عدم الرجوع الهيدروليكي المتراكب ①MPB-06-4 وتأكد من حالته؛ فإذا حُلت مشكلة تمدد القالب، فهذا يعني أن صمام عدم الرجوع كان معطلًا.
إذا لم يتحسن تمدد القالب، فاستبدل صمامي التوجيه الهيدروليكيين ②DG5V-8-6C-T وDG4V-3-6C، وافحص حالة صمامات التوجيه.

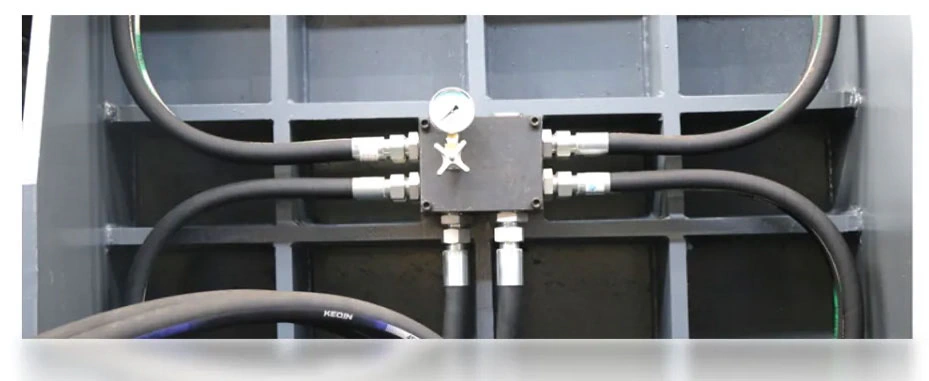

إذا لم يتحسن الوضع، فيجب توصيل صمام كروي عالي الضغط على التوالي عند أنبوب زيت الرجوع لأسطوانة قفل القالب في لوح الصمامات الرئيسي. وبعد عودة أسطوانة القفل إلى موضعها للإحكام، أغلق الصمام الكروي قبل اكتمال الإحكام، وراقب ما إذا كان ضغط الحفاظ على مقياس ضغط قفل القالب في كتلة توزيع الزيت باللوح الأمامي ينخفض. فإذا انخفض، فهذا يعني أن تسرب الضغط يحدث في المقطع بين كتلة التوزيع والأسطوانة، فاستبدل كتلة التوزيع أولًا.
تحقق مما إذا كانت شقوق عيوب كتلة التوزيع تسبب تسرب الضغط. وإذا لم يتغير الوضع، فهذا يعني وجود تسرب داخلي وفقدان للضغط في أسطوانة قفل القالب، وعندها ابحث عن الأسطوانة ذات التسرب الداخلي واستبدلها.
4: إذا حافظت دائرة زيت الإغلاق على الضغط بشكل طبيعي، فيجب التحقق مما إذا كان في لوح الصمامات عيوب مثل ثقوب الرمل أو الفقاعات الهوائية التي تسبب تسرب الضغط.
